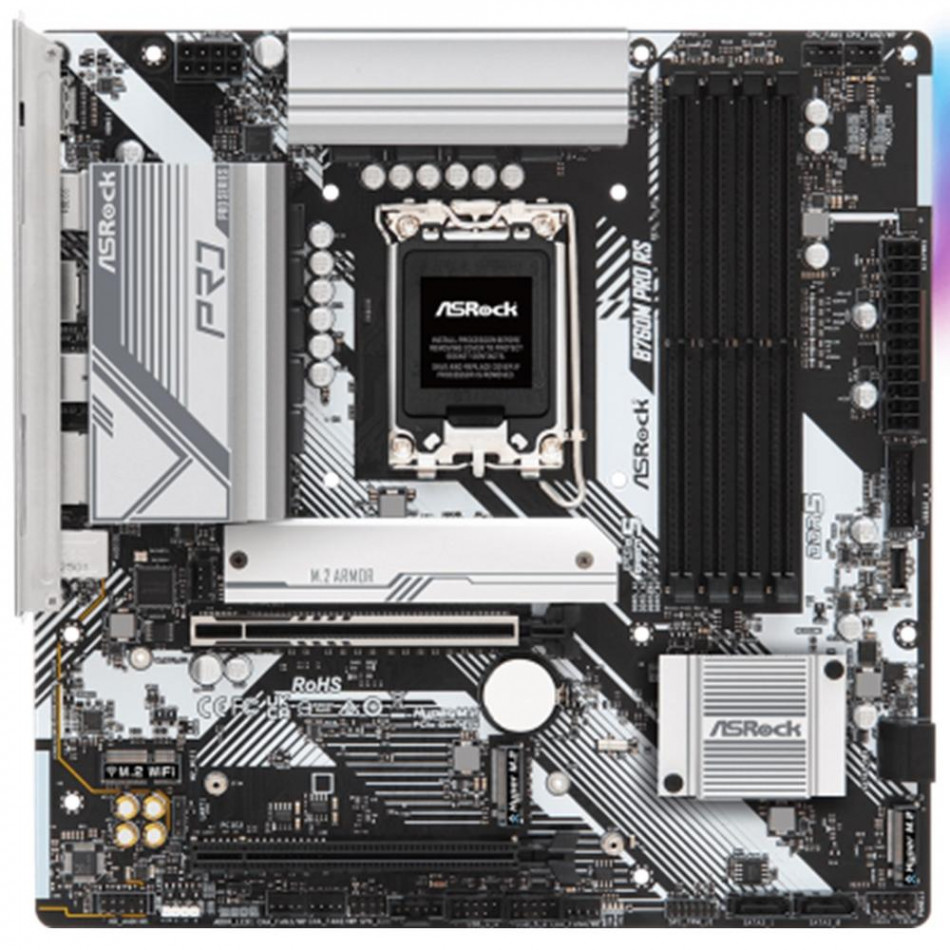

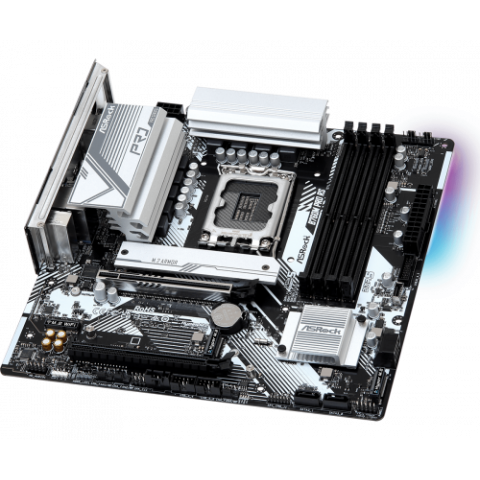

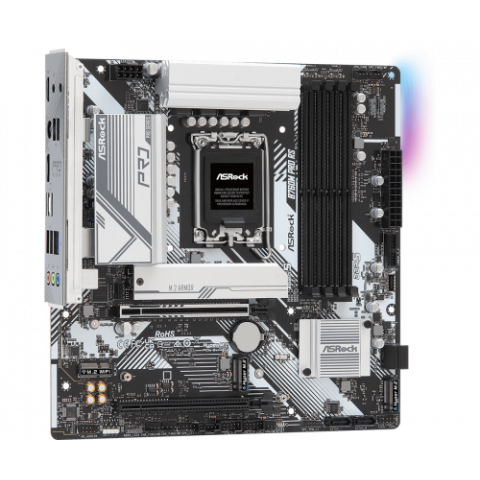

Placa asrock b760m pro rs lga 1700 matx - 4x ddr5

Características de la placa base ASRock B760M Pro RS

La ASRock B760M Pro RS es una placa base Micro ATX diseñada para configurar equipos actuales con procesadores Intel® Core™ de 14.ª, 13.ª y 12.ª generación. Integra el chipset Intel® B760, memoria DDR5, una ranura PCIe 5.0 para la tarjeta gráfica y tres conexiones M.2 PCIe 4.0 , ofreciendo una base equilibrada para ordenadores gaming, equipos de trabajo y configuraciones de uso general.

Compatibilidad con procesadores Intel® de últimas generaciones

Gracias a su socket LGA1700 , esta placa base admite procesadores Intel® Core™ de 14.ª, 13.ª y 12.ª generación. También es compatible con diferentes tecnologías de optimización de rendimiento de Intel®, siempre que estén disponibles en el procesador instalado.

• Socket Intel® LGA1700
• Compatible con procesadores Intel® Core™ de 14.ª, 13.ª y 12.ª generación
• Chipset Intel® B760
• Compatible con Intel® Hybrid Technology
• Compatible con Intel® Turbo Boost Max 3.0 Technology
• Compatible con Intel® Thermal Velocity Boost, TVB
• Compatible con Intel® Adaptive Boost Technology, ABT

Alimentación estable con diseño Dr.MOS

La ASRock B760M Pro RS incorpora un sistema de alimentación de 7+1+1 fases con Dr.MOS de 50 A para VCore y GT . Este diseño ayuda a proporcionar una entrega de energía estable al procesador durante cargas de trabajo intensivas y sesiones prolongadas.

• Diseño de alimentación de 7+1+1 fases
• Dr.MOS de 50 A para VCore y GT
• Conector de alimentación ATX de 24 pines
• Conector de alimentación de 12 V y 8 pines de alta densidad
• Protector de conexiones de entrada y salida preinstalado

Memoria DDR5 de hasta 7200+ MHz mediante overclocking

Sus cuatro ranuras DIMM permiten instalar hasta 256 GB de memoria DDR5 en doble canal . La placa admite perfiles Intel® XMP 3.0 y frecuencias de hasta 7200+ MHz mediante overclocking, dependiendo de la configuración de los módulos y del procesador.

• Cuatro ranuras DIMM DDR5
• Arquitectura de memoria Dual Channel
• Capacidad máxima: 256 GB
• Compatible con memoria DDR5 non-ECC y un-buffered
• Compatible con Intel® Extreme Memory Profile, XMP 3.0
• 1DPC 1R: hasta 7200+ MHz mediante OC y 4800 MHz de forma nativa
• 1DPC 2R: hasta 6000+ MHz mediante OC y 4400 MHz de forma nativa
• 2DPC 1R: hasta 5600+ MHz mediante OC y 4000 MHz de forma nativa
• 2DPC 2R: hasta 4800+ MHz mediante OC y 3600 MHz de forma nativa

Ranura PCIe 5.0 para tarjetas gráficas

La ranura principal PCIe 5.0 x16 permite instalar tarjetas gráficas actuales y futuras con una interfaz de alto ancho de banda. Además, incluye una segunda ranura PCIe 3.0 x16 con funcionamiento en modo x4 y un zócalo M.2 Key E para ampliar la conectividad inalámbrica.

• Una ranura PCIe 5.0 x16 conectada a la CPU y operativa en modo x16
• Una ranura PCIe 3.0 x16 conectada al chipset y operativa en modo x4
• Un zócalo M.2 Key E para módulos WiFi y Bluetooth tipo 2230
• Compatible con Intel® CNVio y CNVio2
• Compatible con AMD CrossFire™
• Compatible con unidades SSD NVMe como dispositivos de arranque

Almacenamiento M.2 PCIe 4.0 y conexiones SATA

La placa ofrece tres zócalos Hyper M.2 PCIe Gen4 x4 de hasta 64 Gb/s , adecuados para instalar unidades SSD NVMe de alta velocidad. También incorpora cuatro conectores SATA3 para discos duros, unidades SSD SATA y otros dispositivos de almacenamiento compatibles.

• Un Hyper M.2 M2_1 Key M para unidades 2242, 2260 y 2280 PCIe Gen4 x4
• Un Hyper M.2 M2_2 Key M para unidades 2280 PCIe Gen4 x4
• Un Hyper M.2 M2_3 Key M para unidades 2280 PCIe Gen4 x4
• Velocidad de hasta 64 Gb/s en los tres zócalos M.2
• Cuatro conectores SATA3 de 6 Gb/s
• Compatible con Intel® Volume Management Device, VMD
• Compatible con unidades SSD NVMe como dispositivos de arranque
• Compatible con RAID 0, RAID 1, RAID 5 y RAID 10 en dispositivos SATA

Salidas HDMI y DisplayPort de alta resolución

Las conexiones de vídeo integradas permiten aprovechar los gráficos Intel® UHD de los procesadores compatibles. La placa dispone de HDMI 2.1 y DisplayPort 1.4 , con soporte para resoluciones de hasta 4K o 8K según la salida utilizada.

• Arquitectura gráfica Intel® Xe de 12.ª generación
• Una salida HDMI 2.1 TMDS
• Resolución máxima mediante HDMI: 4K a 60 Hz
• Una salida DisplayPort 1.4 con DSC
• Resolución máxima mediante DisplayPort: 8K a 60 Hz o 5K a 120 Hz
• Compatible con HDCP 2.3

Las salidas de vídeo integradas requieren un procesador con GPU integrada .

Audio HD de 7.1 canales con Nahimic Audio

El códec Realtek ALC897 proporciona sonido HD de 7.1 canales para juegos, contenidos multimedia y comunicaciones. La tecnología Nahimic Audio permite complementar la experiencia sonora mediante diferentes funciones de procesamiento y personalización.

• Audio HD de 7.1 canales
• Códec Realtek ALC897
• Compatible con Nahimic Audio
• Conexiones traseras de entrada de línea, altavoz delantero y micrófono
• Conector interno de audio para el panel frontal

Red Dragon 2.5G LAN

La conexión Dragon 2.5 Gigabit LAN proporciona velocidades de red de hasta 2500 Mb/s, mejorando la transferencia de archivos, el juego en línea y la reproducción de contenidos por streaming frente a una conexión Gigabit convencional.

• Controlador Dragon RTL8125BG
• Velocidades de 10, 100, 1000 y 2500 Mb/s
• Compatible con el software Dragon 2.5G LAN
• Ajuste automático inteligente del ancho de banda
• Estadísticas visuales de uso de red
• Perfiles optimizados para juegos, navegación y streaming
• Control de prioridad personalizable

Conectividad USB para periféricos y dispositivos externos

La ASRock B760M Pro RS dispone de conexiones USB 3.2 Gen1 Type-C y Type-A tanto en el panel trasero como mediante conectores internos para el frontal de la caja. Todos los puertos USB incorporan protección frente a descargas electrostáticas.

• Dos puertos USB 3.2 Gen1 Type-C: uno trasero y uno frontal
• Cinco puertos USB 3.2 Gen1 Type-A: tres traseros y dos frontales
• Seis puertos USB 2.0: dos traseros y cuatro frontales
• Un cabezal USB 3.2 Gen1 para dos puertos frontales
• Un cabezal frontal USB 3.2 Gen1 Type-C
• Dos cabezales USB 2.0 para cuatro puertos frontales
• Protección ESD en todos los puertos USB

Conectores para refrigeración, iluminación y ampliaciones

La placa incluye diferentes conexiones internas para gestionar ventiladores, bombas de refrigeración líquida e iluminación RGB. El sistema Smart Fan facilita el control de velocidad de los ventiladores compatibles y permite adaptar la refrigeración a las necesidades del equipo.

• Un conector de ventilador de CPU de 4 pines, hasta 1 A y 12 W
• Un conector CPU o bomba de agua de 4 pines, hasta 2 A y 24 W
• Cuatro conectores de chasis o bomba de agua de 4 pines, hasta 2 A y 24 W cada uno
• Detección automática de ventiladores de 3 o 4 pines en CPU_FAN2/WP y CHA_FAN1-4/WP
• Un conector RGB LED de hasta 12 V, 3 A y 36 W
• Tres conectores LED direccionables de hasta 5 V, 3 A y 15 W
• Un conector SPI TPM
• Un conector para intrusión de chasis y altavoz
• Un conector Thunderbolt™ AIC de 5 pines
• Compatible con la tarjeta ASRock Thunderbolt™ 4 AIC

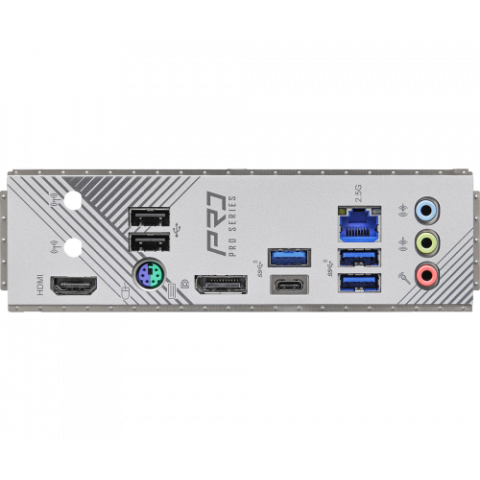

Panel trasero completo

El panel de conexiones integra los puertos necesarios para conectar monitores, periféricos, red cableada y dispositivos de audio. También incorpora dos puntos de montaje para antenas , preparados para utilizarse con un módulo inalámbrico compatible instalado por separado.

• Dos puntos de montaje para antenas
• Un puerto PS/2 para teclado o ratón
• Un puerto HDMI
• Un DisplayPort 1.4
• Un USB 3.2 Gen1 Type-C
• Tres USB 3.2 Gen1 Type-A
• Dos USB 2.0
• Un puerto RJ-45 2.5G LAN
• Conectores de audio HD para entrada de línea, altavoz delantero y micrófono

UEFI y herramientas de configuración ASRock

La placa incorpora una BIOS AMI UEFI de 128 Mb con interfaz gráfica y diferentes herramientas de ASRock para facilitar la configuración, actualización y diagnóstico del sistema.

• BIOS AMI UEFI de 128 Mb con soporte gráfico
• ASRock EZ Mode
• Interfaz UEFI ASRock Full HD
• ASRock My Favorites en UEFI
• ASRock Instant Flash
• ASRock Easy RAID Installer
• Instalador automático de controladores ASRock
• ASRock Post Status Checker para facilitar la identificación de problemas
• Utilidad ASRock Motherboard A-Tuning
• Software ASRock Dragon 2.5G LAN
• ASRock Polychrome SYNC

La utilidad ASRock Polychrome SYNC puede descargarse desde ASRock Live Update & APP Shop .

Formato Micro ATX y compatibilidad

Su formato Micro ATX de 24,4 x 24,4 cm permite instalarla en una amplia variedad de cajas compatibles, manteniendo cuatro ranuras de memoria, múltiples opciones de almacenamiento y conectividad de ampliación.

• Formato Micro ATX
• Dimensiones: 9,6 x 9,6 pulgadas
• Dimensiones: 24,4 x 24,4 cm
• Compatible con Microsoft Windows® 10 de 64 bits
• Compatible con Microsoft Windows® 11 de 64 bits
• Certificaciones FCC y CE
• Preparada para ErP y EuP con una fuente de alimentación compatible

Accesorios incluidos

La placa base se suministra con los elementos necesarios para realizar una instalación inicial del sistema y de las unidades de almacenamiento .

• Un manual de usuario
• Dos cables de datos SATA
• Cuatro tornillos para zócalos M.2
• Un separador para zócalo M.2
