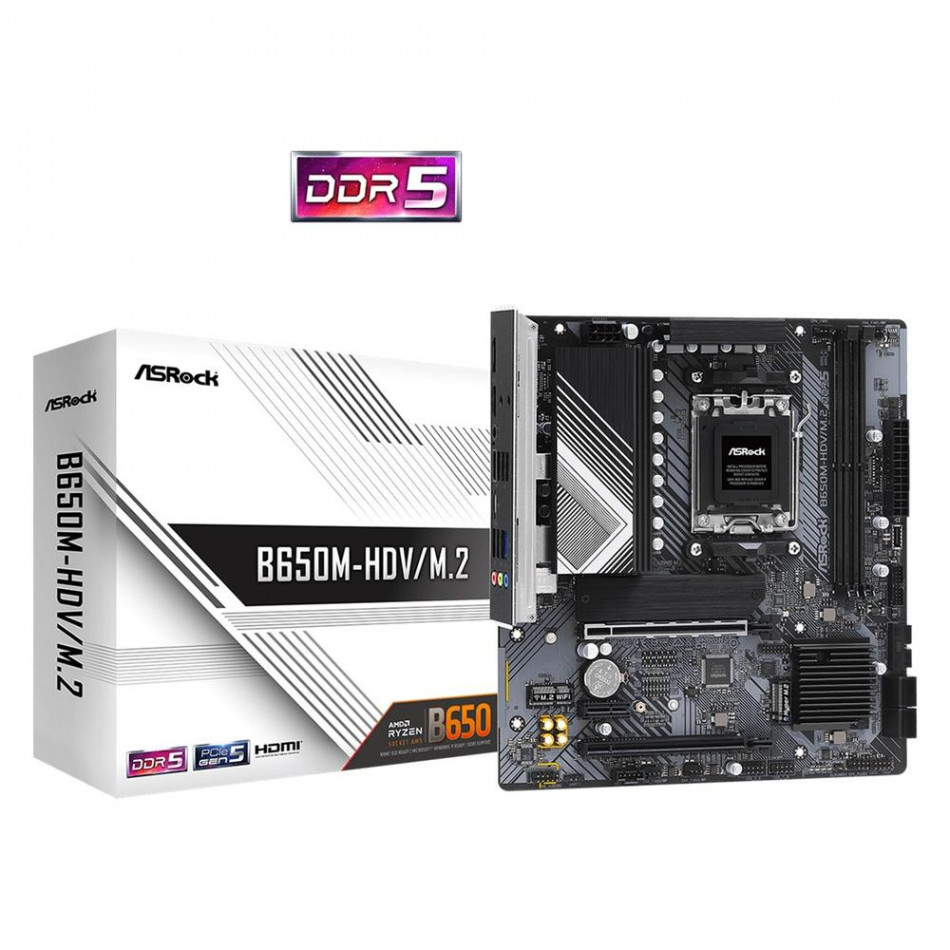

Placa base asrock b650m - hdv - m.2 am5 matx - 2x ddr5

Características de la ASRock B650M-HDV/M.2

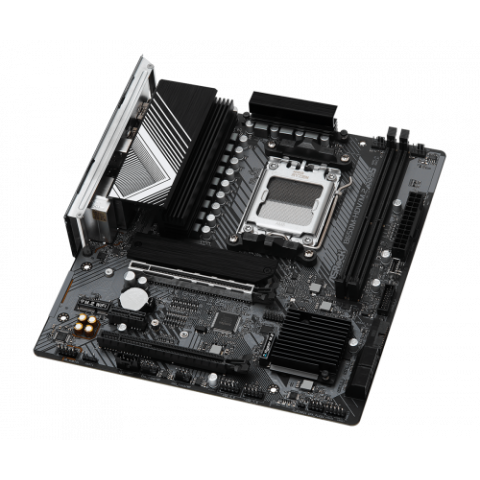

La ASRock B650M-HDV/M.2 es una placa base Micro ATX con chipset AMD B650 y socket AM5, preparada para procesadores AMD Ryzen™ de las series 9000, 8000 y 7000. Combina memoria DDR5, almacenamiento PCIe Gen5, red 2.5 Gigabit y un diseño de alimentación 8+2+1 fases con Dr.MOS , ofreciendo una plataforma actual para configurar equipos de alto rendimiento en un formato compacto.

Socket AM5 y alimentación 8+2+1 fases

La placa incorpora socket AMD AM5 y chipset B650 , con soporte para procesadores AMD Ryzen™ 9000, 8000 y 7000 Series. Su sistema de alimentación de 8+2+1 fases con Dr.MOS de 50 A proporciona una base sólida para aprovechar procesadores compatibles.

• Socket AMD AM5
• Compatible con AMD Ryzen™ 9000, 8000 y 7000 Series
• Chipset AMD B650
• Diseño de alimentación 8+2+1 fases
• Dr.MOS de 50 A
• La disponibilidad de las ranuras de expansión puede variar según la CPU

Memoria DDR5 de hasta 7200+ MHz OC

Sus dos ranuras DIMM utilizan tecnología DDR5 Dual Channel y admiten hasta 128 GB de memoria. La placa soporta velocidades de hasta 7200+ MHz mediante overclocking , además de perfiles XMP y AMD EXPO para facilitar la configuración de módulos compatibles.

• 2 ranuras DDR5 DIMM
• Arquitectura Dual Channel
• Hasta 7200+ MHz mediante OC
• Capacidad máxima: 128 GB
• Compatible con memoria DDR5 ECC y non-ECC un-buffered
• Soporte para Extreme Memory Profile (XMP)
• Soporte para perfiles Extended Profiles for Overclocking (EXPO)

Almacenamiento M.2 PCIe Gen5 y Gen4

Para unidades SSD NVMe de alto rendimiento, la B650M-HDV/M.2 dispone de un Blazing M.2 PCIe Gen5 x4 de hasta 128 Gb/s y un segundo Hyper M.2 PCIe Gen4 x4 de hasta 64 Gb/s. También integra cuatro conectores SATA3 para ampliar las posibilidades de almacenamiento.

• 1 Blazing M.2 M2_1 Key M para unidades 2280 PCIe Gen5 x4, hasta 128 Gb/s
• 1 Hyper M.2 M2_2 Key M para unidades 2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
• 4 conectores SATA3 de 6,0 Gb/s
• Soporte de arranque mediante SSD NVMe
• RAID 0, RAID 1 y RAID 10 para dispositivos SATA
• RAID 0, RAID 1 y RAID 10 para dispositivos M.2 NVMe
• RAID 10 NVMe requiere tarjetas de expansión M.2 NVMe adicionales

Ranuras PCIe y expansión para WiFi

La placa ofrece diferentes opciones para instalar tarjetas gráficas y otros componentes mediante ranuras PCIe 4.0 . Además, incorpora un socket M.2 Key E preparado para instalar un módulo WiFi/Bluetooth compatible de tipo 2230.

• 1 PCIe 4.0 x16 PCIE1 funcionando en modo x16
• 1 PCIe 4.0 x16 PCIE3 funcionando en modo x4
• 1 PCIe 4.0 x1 PCIE2
• 1 socket M.2 Key E para módulos WiFi/BT PCIe tipo 2230
• Soporte para AMD CrossFire™
• Contactos de oro de 15 µ en la ranura VGA PCIe PCIE1
• La disponibilidad de las ranuras de expansión puede variar según la CPU

Salidas HDMI y DisplayPort hasta 4K 120 Hz

Gracias al soporte para gráficos AMD RDNA™ integrados , cuando se utiliza una CPU compatible es posible conectar pantallas directamente a la placa mediante HDMI o DisplayPort. Ambas conexiones admiten resoluciones de hasta 4K a 120 Hz .

• Gráficos AMD RDNA™ integrados, sujetos a compatibilidad de la CPU
• 1 HDMI 2.1 TMDS/FRL compatible con 8G
• HDMI con HDR y HDCP 2.3
• Resolución HDMI máxima de hasta 4K a 120 Hz
• 1 DisplayPort 1.4 con DSC
• DisplayPort compatible con HDCP 2.3
• Resolución DisplayPort máxima de hasta 4K a 120 Hz

Dragon 2.5G LAN para conexiones de alta velocidad

La controladora Dragon RTL8125BG 2.5 Gigabit LAN proporciona velocidades de red de hasta 2500 Mb/s. Su software permite gestionar el ancho de banda y establecer prioridades de tráfico, con configuraciones optimizadas para juegos, navegación y streaming.

• Dragon RTL8125BG
• Ethernet 10/100/1000/2500 Mb/s
• Software Dragon 2.5G LAN
• Ajuste automático inteligente del ancho de banda
• Estadísticas visuales de uso de red
• Configuraciones para juegos, navegador y streaming
• Control de prioridad personalizado

Audio HD de 7.1 canales con Nahimic Audio

El códec Realtek ALC897 proporciona audio HD de 7.1 canales y se complementa con Nahimic Audio , ampliando las funciones de sonido disponibles para juegos, entretenimiento y contenido multimedia.

• Códec Realtek ALC897
• Audio HD de 7.1 canales
• Nahimic Audio

Amplia conectividad USB

La ASRock B650M-HDV/M.2 combina conexiones USB traseras y cabeceras internas, incluyendo USB 3.2 Gen2 Type-C para el panel frontal . De este modo, permite aprovechar cajas compatibles con conexiones USB Type-C y Type-A.

• 1 USB 3.2 Gen2 Type-C frontal
• 1 USB 3.2 Gen1 Type-C trasero
• 6 USB 3.2 Gen1 Type-A: 2 traseros y 4 frontales
• 8 USB 2.0: 4 traseros y 4 frontales
• 2 cabeceras USB 2.0 para 4 puertos adicionales
• 2 cabeceras USB 3.2 Gen1 para 4 puertos adicionales
• 1 cabecera USB 3.2 Gen2 Type-C para panel frontal
• Protección ESD en todos los puertos USB

BIOS Flashback y herramientas ASRock

La placa incorpora BIOS Flashback y diferentes herramientas de ASRock destinadas a facilitar la configuración, actualización y puesta en marcha del equipo. Su BIOS utiliza una ROM AMI UEFI de 256 Mb con interfaz gráfica.

• BIOS AMI UEFI de 256 Mb con soporte GUI
• Interruptor BIOS Flashback
• ASRock Full HD UEFI
• ASRock Instant Flash
• Instalador automático de drivers ASRock
• Utilidad ASRock Motherboard A-Tuning
• ASRock Dragon 2.5G LAN Software
• ASRock Post Status Checker

Conectores internos y refrigeración

Para completar la configuración del equipo dispone de conectores dedicados para ventiladores, bomba de agua, audio frontal y alimentación . Los conectores de chasis admiten ventiladores de 3 o 4 pines y cuentan con control Smart Fan.

• 1 cabecera SPI TPM
• 1 cabecera LED de alimentación y altavoz
• 1 conector CPU_FAN1 de 4 pines, hasta 1 A y 12 W
• 3 conectores CHA_FAN1~3/WP de 4 pines para ventilador o bomba de agua
• CHA_FAN1~3/WP admite hasta 2 A y 24 W
• Detección automática de ventiladores de 3 o 4 pines en CHA_FAN1~3/WP
• Control de velocidad Smart Fan
• 1 conector de alimentación ATX de 24 pines
• 1 conector de alimentación de 12 V y 8 pines
• 1 conector de audio para panel frontal
• 1 conector Thunderbolt™ AIC de 5 pines compatible con ASRock Thunderbolt™ 4 AIC Card

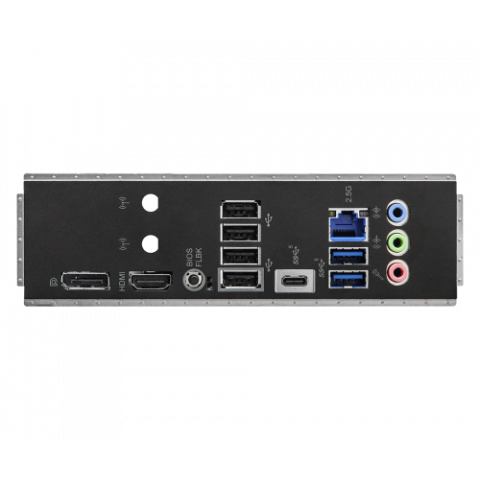

Panel trasero de conexiones

El panel posterior reúne las conexiones principales para periféricos, red, audio y pantallas. Además, cuenta con protector de E/S preinstalado y puntos de montaje para antenas, facilitando una instalación más limpia.

• 2 puntos de montaje para antena
• 1 HDMI
• 1 DisplayPort 1.4
• 1 USB 3.2 Gen1 Type-C
• 2 USB 3.2 Gen1 Type-A
• 4 USB 2.0
• 1 puerto RJ-45 2.5 Gigabit
• 1 interruptor BIOS Flashback
• Conectores HD Audio para entrada de línea, altavoz delantero y micrófono
• Protector de E/S preinstalado

Formato Micro ATX y otras especificaciones

Con unas dimensiones de 24,4 x 22,6 cm y formato Micro ATX , esta placa permite montar una plataforma AM5 con DDR5 y almacenamiento de nueva generación ocupando menos espacio que una placa ATX convencional. Su PCB incorpora cobre de 2 oz.

• Formato Micro ATX
• Dimensiones: 9,6 x 8,9 pulgadas / 24,4 x 22,6 cm
• PCB con cobre de 2 oz
• Compatible con Microsoft Windows® 10 de 64 bits y Windows® 11 de 64 bits
• Certificaciones FCC y CE
• Calificada para ErP/EuP con una fuente de alimentación compatible

Accesorios incluidos

La placa se suministra con los accesorios esenciales para su instalación y conexión de unidades de almacenamiento , incluyendo cables SATA y tornillos destinados a los sockets M.2.

• 1 manual de usuario
• 2 cables de datos SATA
• 3 tornillos para sockets M.2
