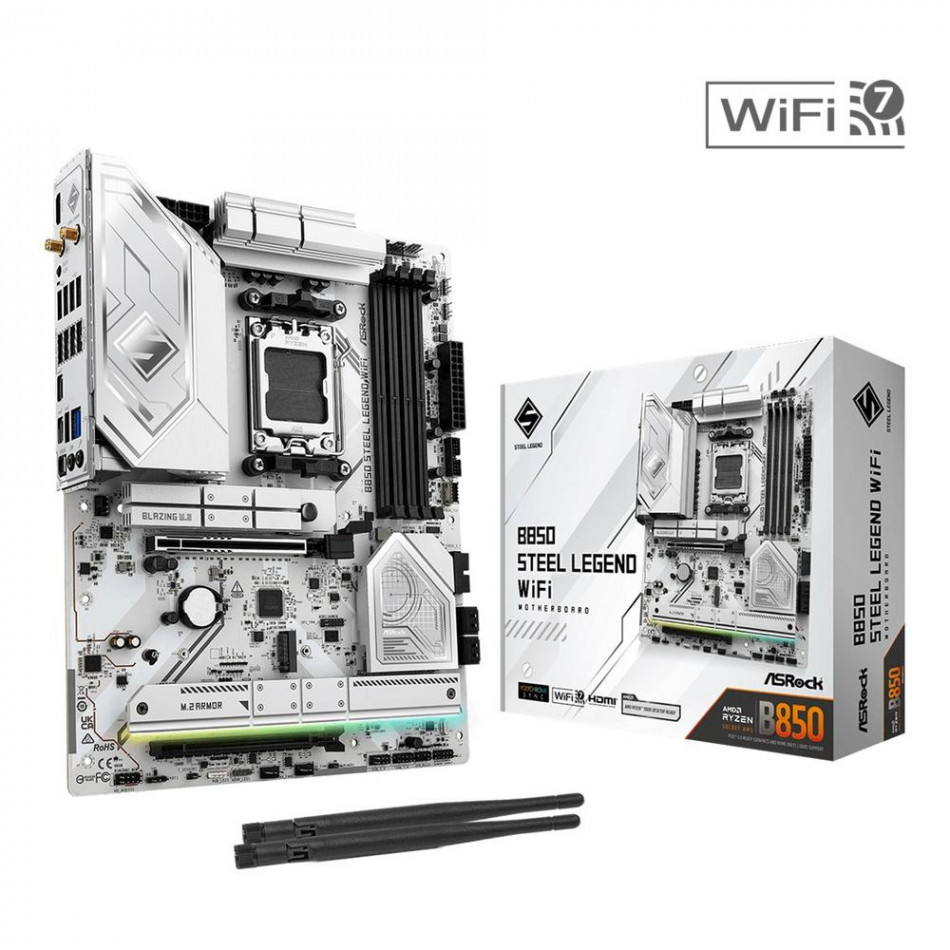

Placa base asrock b850 steel legend wifi am5 atx - 4x ddr5

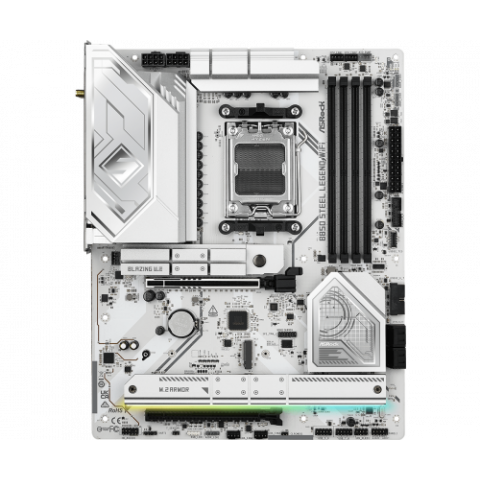

Características de la ASRock B850 Steel Legend WiFi

La ASRock B850 Steel Legend WiFi es una placa base ATX con chipset AMD B850 diseñada para procesadores AMD Ryzen™ de las series 9000, 8000 y 7000 con socket AM5. Combina una robusta alimentación de 14+2+1 fases, memoria DDR5, PCIe 5.0, Wi-Fi 7 y LAN 2.5 GbE , ofreciendo una plataforma preparada tanto para equipos gaming como para configuraciones de alto rendimiento y uso diario.

Plataforma AMD AM5 con chipset B850

Esta placa incorpora socket AMD AM5 y chipset AMD B850 , proporcionando compatibilidad con diferentes generaciones de procesadores Ryzen™. La disponibilidad y velocidad de determinadas ranuras PCIe y M.2 puede variar en función del procesador instalado.

• Socket AMD AM5
• Compatible con procesadores AMD Ryzen™ series 9000, 8000 y 7000
• Chipset AMD B850
• Formato ATX de 30,5 x 24,4 cm
• PCB de 8 capas

Alimentación robusta y componentes duraderos

Su sistema de alimentación de 14+2+1 fases con Dr.MOS de 80 A para VCore, SOC y MISC está acompañado por una cobertura ampliada de disipadores. La construcción incluye condensadores Black Caps de larga duración y conectores de alimentación de alta densidad para proporcionar una base estable al sistema.

• Diseño de alimentación de 14+2+1 fases
• Dr.MOS de 80 A para VCore + SOC + MISC
• Condensadores de polímero conductivo Black Caps de larga duración 20K
• 1 conector ATX de 24 pines de alta densidad
• 2 conectores de alimentación de 12 V y 8 pines de alta densidad
• Escudo de E/S integrado flexible

Memoria DDR5 de hasta 256 GB

Sus cuatro ranuras DDR5 en configuración Dual Channel permiten instalar hasta 256 GB de memoria. Admite módulos ECC y no ECC sin búfer y frecuencias de hasta 8000+ mediante overclocking, además de perfiles XMP y AMD EXPO para facilitar la configuración de memorias compatibles.

• 4 ranuras DDR5 DIMM
• Arquitectura Dual Channel
• Capacidad máxima de 256 GB
• DDR5 ECC y no ECC sin búfer
• Velocidades de hasta DDR5 8000+ (OC)
• Compatible con perfiles XMP y AMD EXPO

PCIe 5.0 para tarjetas gráficas

La ranura principal proporciona conectividad PCIe 5.0 x16 con procesadores Ryzen™ de las series 9000 y 7000, permitiendo aprovechar tarjetas de expansión de alto rendimiento. La placa dispone también de una segunda ranura PCIe 4.0 x16 que funciona en modo x4.

• 1 PCIe 5.0 x16 PCIE1 con contacto de oro de 15 µ
• PCIE1 funciona como Gen5 x16 con Ryzen™ 9000 y 7000
• PCIE1 funciona como Gen4 x8 con Ryzen™ 8000 Phoenix 1
• PCIE1 funciona como Gen4 x4 con Ryzen™ 8000 Phoenix 2
• 1 PCIe 4.0 x16 PCIE2 funcionando en modo x4
• PCIE2 queda deshabilitada cuando M2_4 está ocupada
• 1 socket M.2 vertical Key E tipo 2230 para módulos WiFi/BT PCIe

Cuatro ranuras M.2 y almacenamiento PCIe 5.0

La ASRock B850 Steel Legend WiFi ofrece cuatro conexiones M.2 NVMe , incluyendo una Blazing M.2 PCIe Gen5 x4 de hasta 128 Gb/s. A ellas se suman cuatro conectores SATA3 de 6 Gb/s y compatibilidad RAID para crear configuraciones de almacenamiento adaptadas a diferentes necesidades.

• 1 Blazing M.2 M2_1 tipo 2280 PCIe Gen5 x4, hasta 128 Gb/s
• 1 Hyper M.2 M2_2 tipo 2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
• 1 Hyper M.2 M2_3 tipo 2230/2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
• 1 Hyper M.2 M2_4 tipo 2260/2280 PCIe Gen4 x4, hasta 64 Gb/s
• 4 conectores SATA3 de 6 Gb/s mediante ASMedia ASM1061
• Compatible con SSD NVMe como unidad de arranque
• RAID 0, RAID 1 y RAID 10 para dispositivos M.2 NVMe

El rendimiento de las ranuras M.2 depende del procesador instalado. M2_1 funciona como Gen5 x4 con Ryzen™ 9000 y 7000 y como Gen4 x4 con Ryzen™ 8000 Phoenix 1 y Phoenix 2. M2_2 funciona como Gen4 x4 con las series 9000 y 7000, Gen4 x4 con Ryzen™ 8000 Phoenix 1 y Gen4 x2 con Ryzen™ 8000 Phoenix 2. M2_1 es la ranura preferente para instalar una unidad M.2 y el uso de M2_4 deshabilita PCIE2.

Wi-Fi 7, Bluetooth 5.4 y LAN 2.5 Gigabit

La conectividad de red combina Wi-Fi 7 802.11be 2x2, Bluetooth 5.4 y Ethernet 2.5 Gigabit . Esta configuración permite elegir entre conexión cableada e inalámbrica y está acompañada por las herramientas Dragon para gestionar prioridades y ancho de banda.

• Wi-Fi 7 802.11be 2x2
• Compatible con IEEE 802.11a/b/g/n/ac/ax/axe/be
• Bandas de 2,4 GHz, 5 GHz y 6 GHz
• Ancho de canal de 160 MHz en la banda de 6 GHz
• Tecnología 2T2R y MU-MIMO
• Bluetooth 5.4
• LAN 2.5 Gigabit 10/100/1000/2500 Mb/s
• Controlador Dragon RTL8125BG
• Software Dragon 2.5G LAN con control de ancho de banda, estadísticas de uso y prioridades personalizables
• Perfiles optimizados para juegos, navegación y streaming

El módulo Wi-Fi 7 requiere Microsoft® Windows® 11 y no dispone de controlador para Windows® 10. La disponibilidad de la banda de 6 GHz depende de la normativa de cada país o región y de su correspondiente habilitación mediante actualizaciones.

Audio HD 7.1 con Realtek ALC4082

El apartado de sonido utiliza el códec Realtek ALC4082 con audio HD de 7.1 canales . Los canales de audio derecho e izquierdo emplean capas independientes del PCB y la salida frontal incorpora tecnología Direct Drive, compatible con auriculares de hasta 600 ohmios.

• Audio HD de 7.1 canales
• Códec Realtek ALC4082
• Protección de contenidos
• Capas de PCB independientes para los canales de audio derecho e izquierdo
• Direct Drive en la conexión frontal para auriculares de hasta 600 ohmios
• Nahimic Audio
• Salida óptica SPDIF

Salida HDMI 2.1 hasta 4K a 120 Hz

Cuando se utiliza un procesador compatible con gráficos AMD RDNA™ integrados, la placa permite aprovechar su salida HDMI 2.1 con resolución de hasta 4K a 120 Hz . La compatibilidad gráfica concreta depende de la CPU instalada.

• Gráficos AMD RDNA™ integrados según CPU
• 1 salida HDMI 2.1 TMDS/FRL 8G
• Resolución máxima de hasta 4K a 120 Hz
• Compatible con HDR y HDCP 2.3

Amplia conectividad USB

La placa dispone de una completa selección de conexiones, incluyendo USB 3.2 Gen2x2 Type-C frontal de hasta 20 Gb/s , varios USB 3.2 Gen2 y conexiones USB 3.2 Gen1 y USB 2.0. Todos los puertos USB incorporan protección ESD.

• 1 USB 3.2 Gen2x2 Type-C frontal de 20 Gb/s
• 2 USB 3.2 Gen2 Type-C traseros
• 2 USB 3.2 Gen2 Type-A traseros
• 6 USB 3.2 Gen1 Type-A, 2 traseros y 4 frontales
• 8 USB 2.0, 4 traseros y 4 frontales
• Puertos ASRock Lightning Gaming
• USB32_34 compatible con Ultra USB Power
• Protección ESD en todos los puertos USB

Conexiones internas para refrigeración e iluminación

Para facilitar la configuración del equipo incorpora conectores dedicados para ventiladores, bomba AIO e iluminación RGB direccionable . Los conectores principales permiten control inteligente de velocidad y determinados cabezales detectan automáticamente ventiladores de 3 o 4 pines.

• 2 conectores CPU Fan de 4 pines con Smart Fan Speed Control
• 3 conectores Chassis Fan de 4 pines con Smart Fan Speed Control
• 1 conector AIO Pump de 4 pines con Smart Fan Speed Control
• CPU_FAN1 admite hasta 1 A y 12 W
• CPU_FAN2, CHA_FAN1~3 y AIO_PUMP admiten hasta 3 A y 36 W
• Detección automática de ventiladores de 3 o 4 pines en CPU_FAN2, CHA_FAN1~3 y AIO_PUMP
• 1 cabecera RGB LED de hasta 12 V/3 A y 36 W
• 3 cabeceras Addressable LED de hasta 5 V/3 A y 15 W en total
• 1 cabecera para cable de termistor

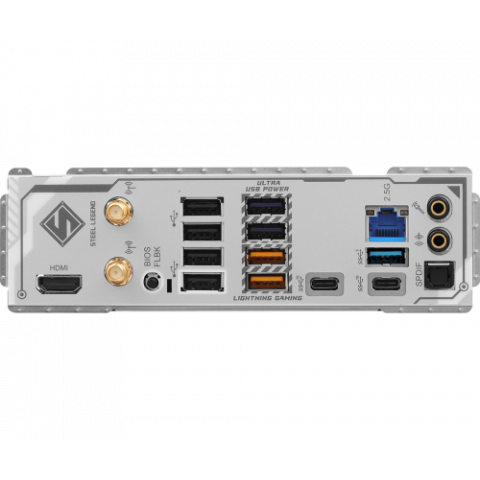

Conectividad trasera y BIOS Flashback

El panel posterior concentra las conexiones principales e incorpora un botón BIOS Flashback para facilitar la gestión del firmware. También incluye conexiones dedicadas para las antenas inalámbricas, red 2.5 GbE, audio, HDMI y USB.

• 2 conexiones para antenas
• 1 HDMI
• 1 salida óptica SPDIF
• 2 USB 3.2 Gen2 Type-C de 10 Gb/s
• 3 USB 3.2 Gen1 Type-A
• 2 USB 3.2 Gen2 Type-A de 10 Gb/s
• 4 USB 2.0
• 1 RJ-45 LAN
• 1 botón BIOS Flashback
• 1 salida de línea con conector de audio dorado
• 1 entrada de micrófono con conector de audio dorado

Herramientas para configuración y diagnóstico

La placa integra funciones destinadas a simplificar las actualizaciones, la configuración y la detección de incidencias . Entre ellas se encuentran BIOS Flashback, ASRock Post Status Checker y el instalador automático de controladores.

• BIOS AMI UEFI de 256 Mb con interfaz gráfica
• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock Instant Flash
• ASRock Auto Driver Installer
• ASRock Post Status Checker
• ASRock Motherboard Utility A-Tuning
• ASRock Polychrome SYNC
• ASRock Dragon 2.5G LAN Software

Otras especificaciones y accesorios

La ASRock B850 Steel Legend WiFi completa su equipamiento con conexiones internas adicionales, accesorios para almacenamiento y conectividad inalámbrica, además de certificaciones FCC y CE.

• 1 cabecera SPI TPM
• 1 cabecera Power LED y Speaker
• 1 conector de audio para panel frontal
• 2 cabeceras USB 2.0 para hasta 4 puertos
• 2 cabeceras USB 3.2 Gen1 para hasta 4 puertos
• 1 cabecera frontal USB Type-C 3.2 Gen2x2 de 20 Gb/s
• 2 cables de datos SATA
• 2 antenas ASRock WiFi de 2,4/5/6 GHz
• 1 cable de termistor
• Compatible con Microsoft® Windows® 10 de 64 bits y Windows® 11 de 64 bits
• Certificaciones FCC y CE
• Compatible con ErP/EuP utilizando una fuente de alimentación compatible
