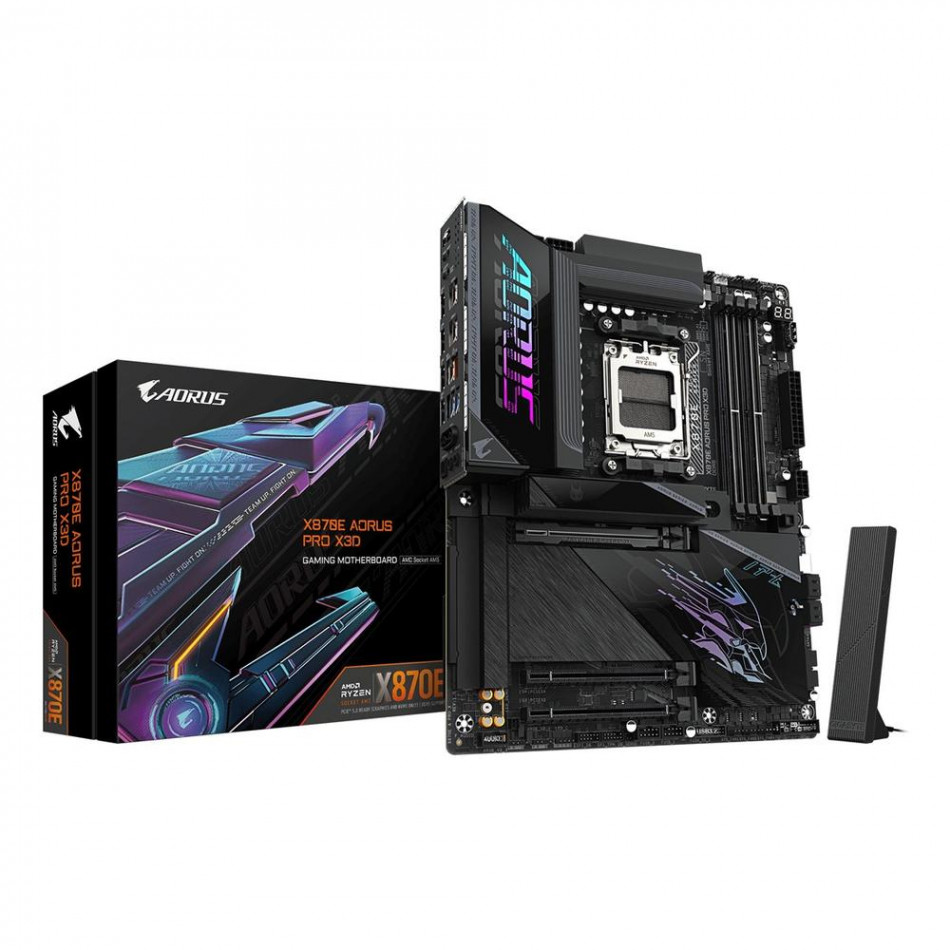

Placa base gigabyte x870e aorus pro x3d am5 atx - 4x ddr5

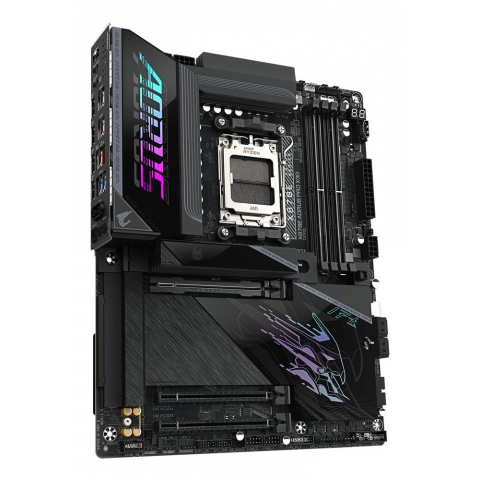

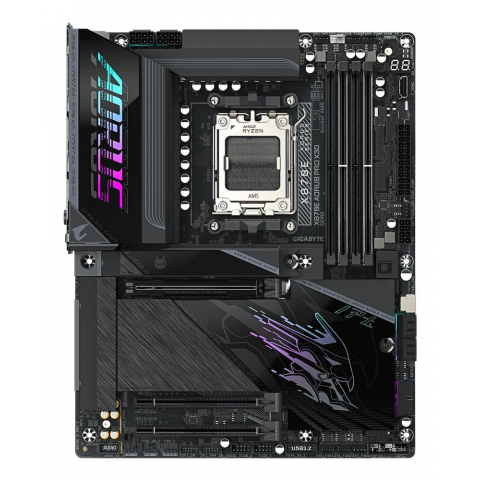

Características de la placa base GIGABYTE X870E AORUS PRO X3D

La GIGABYTE X870E AORUS PRO X3D es una placa base ATX de alto rendimiento basada en el chipset AMD X870E y preparada para procesadores AMD Ryzen™ de las series 9000, 8000 y 7000 con socket AM5. Su compatibilidad con memoria DDR5 de alta velocidad, PCIe 5.0, almacenamiento NVMe, USB4®, red 5GbE y Wi-Fi 7 permite configurar equipos gaming, estaciones de trabajo y ordenadores avanzados con una plataforma amplia y actualizable.

Plataforma AMD AM5 con chipset X870E

Esta placa base utiliza el socket AMD AM5 y ofrece compatibilidad con varias generaciones de procesadores Ryzen™. El chipset AMD X870E proporciona una base preparada para configuraciones de alto rendimiento, aunque determinadas funciones PCIe, gráficas y de almacenamiento pueden variar según el procesador instalado.

• Socket AMD AM5
• Compatible con procesadores AMD Ryzen™ 9000 Series
• Compatible con procesadores AMD Ryzen™ 8000 Series
• Compatible con procesadores AMD Ryzen™ 7000 Series
• Chipset AMD X870E

Memoria DDR5 de hasta 256 GB

Sus cuatro ranuras DIMM permiten instalar hasta 256 GB de memoria DDR5 en arquitectura de doble canal . La placa admite módulos con perfiles AMD EXPO™ y XMP, facilitando el uso de configuraciones de memoria de alto rendimiento compatibles.

• 4 ranuras DDR5 DIMM
• Capacidad máxima de 256 GB
• Hasta 64 GB por módulo
• Arquitectura de memoria de doble canal
• Compatible con módulos non-ECC Un-buffered DIMM 1Rx8, 2Rx8 y 1Rx16
• Compatible con perfiles AMD EXPO™ y XMP
• Velocidades compatibles: DDR5 9000, 8800, 8600, 8400, 8200, 8000, 7800, 7600, 7200, 7000, 6800, 6600, 6400, 6200, 6000 y 5600 MT/s mediante overclocking
• Compatibilidad nativa con DDR5 5200 y 4800 MT/s

Salidas de vídeo de alta resolución

Cuando se utiliza un procesador con gráficos AMD Radeon™ integrados, la placa ofrece diferentes salidas de imagen mediante USB4® con DisplayPort y HDMI . Esto permite conectar monitores de alta resolución sin necesidad de una tarjeta gráfica dedicada, siempre que el procesador sea compatible.

• 2 puertos USB4® USB Type-C® con salida DisplayPort
• Resolución máxima mediante USB4®: 3840 x 2160 a 240 Hz
• Compatible con DisplayPort 1.4 y HDR
• 1 puerto HDMI trasero con resolución máxima de 4096 x 2160 a 60 Hz
• Compatible con HDMI 2.1, HDCP 2.3 y HDR
• Compatible con puertos HDMI 2.1 TMDS nativos
• 1 puerto HDMI frontal con resolución máxima de 1920 x 1080 a 30 Hz
• Puerto HDMI frontal compatible con HDMI 1.4

Audio Realtek ALC1220 multicanal

El códec Realtek® ALC1220 proporciona audio de alta definición y admite configuraciones de sonido envolvente de hasta 7.1 canales. La placa también incorpora salida digital óptica S/PDIF y compatibilidad con reproducción DSD mediante la salida de línea del panel trasero.

• Códec Realtek® ALC1220
• Audio de alta definición
• Configuraciones de 2, 4, 5.1 y 7.1 canales
• Salida de línea trasera compatible con audio DSD
• Salida óptica S/PDIF
• Asignación configurable de las conexiones de audio mediante software

Conectividad 5GbE, Wi-Fi 7 y Bluetooth 5.4

La conectividad de red combina un controlador Realtek® 5GbE con el módulo inalámbrico Qualcomm® Wi-Fi 7 QCNCM865. Esta configuración ofrece conexión por cable de hasta 5 Gbps, acceso a las bandas de 2,4, 5 y 6 GHz y conectividad Bluetooth para periféricos compatibles.

• Controlador Realtek® 5GbE LAN
• Velocidades Ethernet de 5 Gbps, 2,5 Gbps, 1 Gbps y 100 Mbps
• Qualcomm® Wi-Fi 7 QCNCM865
• Compatible con 802.11a, b, g, n, ac, ax y be
• Bandas de frecuencia de 2,4, 5 y 6 GHz
• Compatible con el estándar inalámbrico 11be de 320 MHz
• Bluetooth 5.4
• Conectores de antena 2T2R

Las funciones de Wi-Fi 7 requieren Windows 11 SV3 y no disponen de controlador compatible con Windows 10. La disponibilidad de los canales de 6 GHz depende de la normativa de cada país, y la versión de Bluetooth puede cambiar mediante actualizaciones.

Ranura PCIe 5.0 para gráficas y dispositivos de alto rendimiento

La ranura PCIEX16 principal está conectada directamente al procesador y puede funcionar mediante PCIe 5.0 x16 con procesadores Ryzen™ 9000 y 7000 Series. El ancho de banda disponible cambia al instalar determinados procesadores Ryzen™ 8000 Series.

• 1 ranura PCI Express x16 integrada en el procesador
• PCIe 5.0 x16 con AMD Ryzen™ 9000 y 7000 Series
• PCIe 4.0 x8 con AMD Ryzen™ 8000 Series Phoenix 1
• PCIe 4.0 x4 con AMD Ryzen™ 8000 Series Phoenix 2
• La ranura PCIEX16 admite una tarjeta gráfica o una unidad SSD NVMe
• 1 ranura PCI Express x16 conectada al chipset, compatible con PCIe 4.0 y funcionamiento x4
• 1 ranura PCI Express x16 conectada al chipset, compatible con PCIe 3.0 y funcionamiento x2

Cuatro conexiones M.2 y almacenamiento SATA

La GIGABYTE X870E AORUS PRO X3D ofrece cuatro conexiones M.2 y cuatro puertos SATA de 6 Gb/s , permitiendo combinar unidades NVMe de alta velocidad con dispositivos SATA. También admite diferentes configuraciones RAID para adaptar el almacenamiento a las necesidades de rendimiento o redundancia.

• 1 conector M2A_CPU compatible con unidades Socket 3 M Key de tipo 25110, 22110, 2580 y 2280
• M2A_CPU compatible con PCIe 5.0 x4 o x2 mediante AMD Ryzen™ 9000 y 7000 Series
• M2A_CPU compatible con PCIe 4.0 x4 o x2 mediante AMD Ryzen™ 8000 Series Phoenix 1 y Phoenix 2
• 1 conector M2B_CPU compatible con unidades Socket 3 M Key de tipo 22110 y 2280
• M2B_CPU compatible con PCIe 5.0 x4 o x2 mediante AMD Ryzen™ 9000 y 7000 Series
• 2 conectores M2C_SB y M2D_SB compatibles con unidades PCIe 4.0 x4 o x2 de tipo 22110 y 2280
• 4 conectores SATA de 6 Gb/s
• RAID 0, RAID 1, RAID 5 y RAID 10 para unidades NVMe
• RAID 5 disponible únicamente con procesadores AMD Ryzen™ 9000 Series
• RAID 0, RAID 1 y RAID 10 para dispositivos SATA

El conector M2B_CPU comparte ancho de banda con el controlador ASMedia USB4® . Al instalar una unidad en este conector, tanto M2B_CPU como el puerto USB4® asociado funcionan con un ancho de banda máximo x2. Con procesadores Ryzen™ 8000 Series Phoenix 1 o Phoenix 2, el puerto USB4® funciona hasta x2 y el conector M2B_CPU queda deshabilitado.

Amplia conectividad USB y carga rápida frontal

La placa incorpora una extensa selección de conexiones, incluyendo USB4®, USB 3.2 Gen 2x2, USB 3.2 Gen 2, USB 3.2 Gen 1 y USB 2.0 . El conector interno USB Type-C® admite además carga rápida de hasta 65 W mediante PD 3.0 y QC 4+.

• 2 puertos USB4® USB Type-C® en el panel trasero
• 1 puerto USB Type-C® trasero con USB 3.2 Gen 2 conectado al procesador
• 1 puerto USB Type-C® trasero con USB 3.2 Gen 2 conectado al chipset
• 5 puertos USB 3.2 Gen 2 Type-A traseros
• 3 puertos USB 3.2 Gen 1 traseros
• 1 conector interno USB Type-C® con USB 3.2 Gen 2x2
• Carga rápida de hasta 65 W mediante PD 3.0 y QC 4+
• 4 puertos USB 3.2 Gen 1 mediante conectores internos
• 4 puertos USB 2.0 o 1.1 mediante conectores internos

Conectores internos para refrigeración, iluminación y ampliación

Sus conexiones internas permiten gestionar una configuración avanzada de ventiladores, bombas de refrigeración, iluminación RGB, sensores y dispositivos frontales . También dispone de alimentación adicional PCIe y doble entrada de 8 pines para el procesador.

• 1 conector principal ATX de 24 pines
• 2 conectores ATX de 12 V y 8 pines
• 1 conector de alimentación PCIe
• 1 conector para ventilador de CPU
• 1 conector para ventilador de CPU o bomba de refrigeración líquida
• 4 conectores para ventiladores del sistema
• 2 conectores para ventiladores o bombas de refrigeración líquida
• 3 conectores para tiras LED RGB direccionables Gen2
• 1 conector para tira LED RGB
• 4 conectores SATA de 6 Gb/s
• 4 conectores M.2 Socket 3
• 1 conector para el panel frontal
• 1 conector de audio frontal
• 1 conector USB Type-C® con USB 3.2 Gen 2x2
• 2 conectores USB 3.2 Gen 1
• 2 conectores USB 2.0 o 1.1
• 1 conector para detección de ruido
• 1 puerto HDMI interno, cuya compatibilidad depende del procesador
• 1 conector Trusted Platform Module para el módulo GC-TPM2.0 SPI V2
• 2 conectores para sensores de temperatura
• 1 puente de reinicio
• 1 puente Clear CMOS

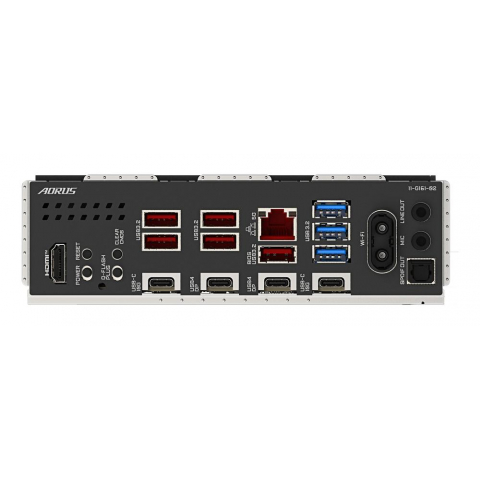

Panel trasero preparado para configuraciones avanzadas

El panel de conexiones trasero integra accesos directos para encendido, reinicio, borrado de CMOS y Q-Flash Plus , además de una completa variedad de conexiones USB, red, vídeo y audio.

• 1 puerto HDMI
• 1 botón de reinicio
• 1 botón de encendido
• 1 botón Clear CMOS
• 1 botón Q-Flash Plus
• 5 puertos USB 3.2 Gen 2 Type-A de color rojo
• 2 puertos USB Type-C® con USB 3.2 Gen 2
• 2 puertos USB4® USB Type-C® con DisplayPort
• 1 puerto RJ-45
• 3 puertos USB 3.2 Gen 1
• 2 conectores de antena 2T2R
• 2 conexiones de audio
• 1 salida óptica S/PDIF

Monitorización y control del sistema

El controlador de entrada y salida iTE® permite realizar una monitorización detallada de voltajes, temperaturas, ventiladores y refrigeración líquida . Estas funciones ayudan a supervisar el comportamiento del sistema y ajustar la refrigeración según los componentes instalados.

• Controlador iTE® I/O
• Detección de voltaje
• Detección de temperatura
• Detección de velocidad de ventiladores
• Detección del caudal de refrigeración líquida
• Aviso de fallo de ventiladores
• Control de velocidad de ventiladores y bombas compatibles
• Detección de ruido

BIOS UEFI y herramientas GIGABYTE

La placa utiliza una BIOS AMI UEFI de 512 Mbit e incorpora funciones de mantenimiento como Q-Flash y Q-Flash Plus. También es compatible con GIGABYTE Control Center para gestionar las funciones disponibles según el modelo y la configuración instalada.

• 1 memoria flash de 512 Mbit
• BIOS AMI UEFI con licencia
• Compatible con PnP 1.0a
• Compatible con DMI 2.7
• Compatible con WfM 2.0
• Compatible con SM BIOS 2.7
• Compatible con ACPI 5.0
• Compatible con GIGABYTE Control Center
• Compatible con Q-Flash
• Compatible con Q-Flash Plus
• Compatible con Smart Backup

Software, sistema operativo y formato

La GIGABYTE X870E AORUS PRO X3D está diseñada para funcionar con Windows 11 de 64 bits y utiliza un formato ATX estándar, adecuado para cajas compatibles con placas de 30,5 x 24,4 cm.

• Compatible con Windows 11 de 64 bits
• Incluye Norton® Internet Security en versión OEM
• Formato ATX
• Dimensiones: 30,5 x 24,4 cm
