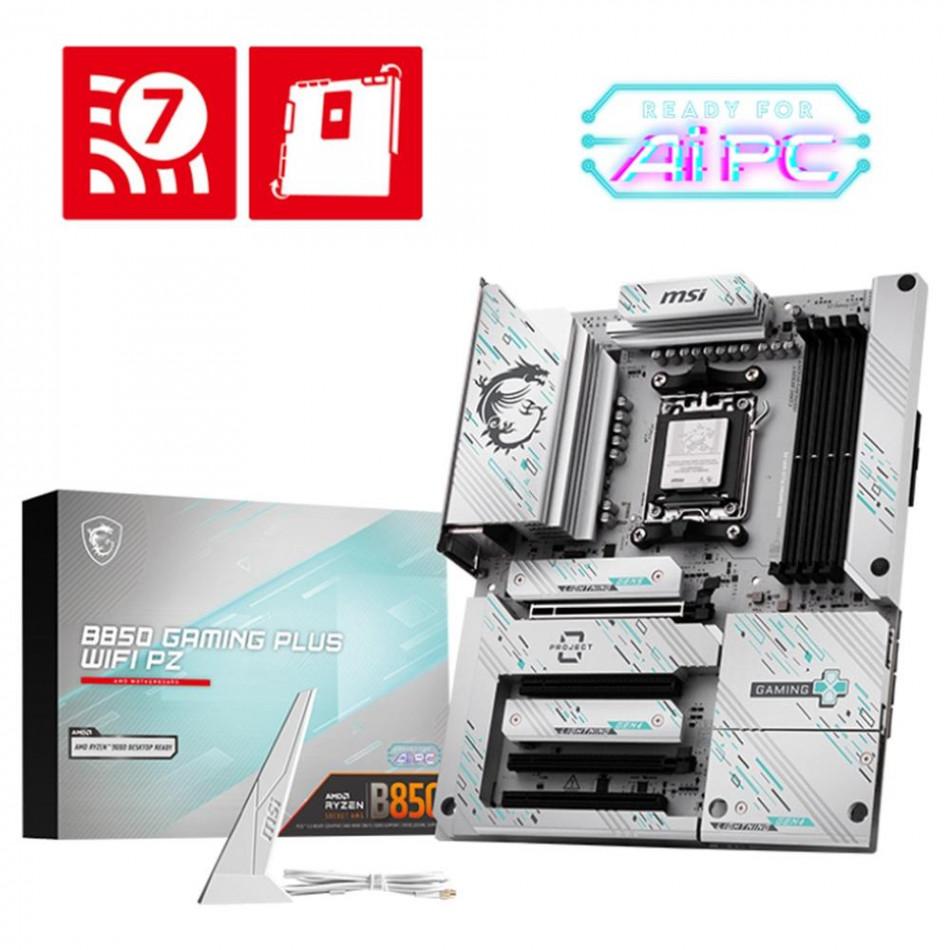

Placa msi b850 gaming plus wifi pz atx am5 - 4x ddr5

Características de la MSI B850 GAMING PLUS WIFI PZ

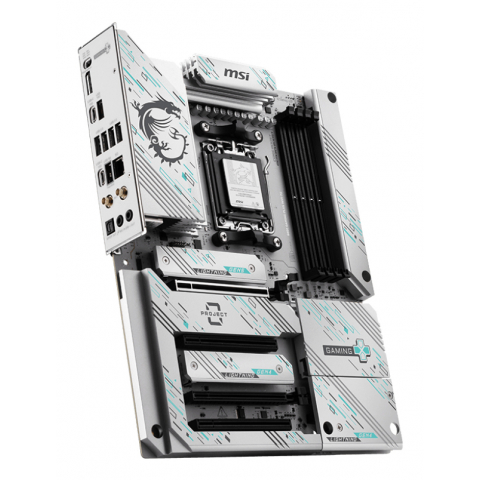

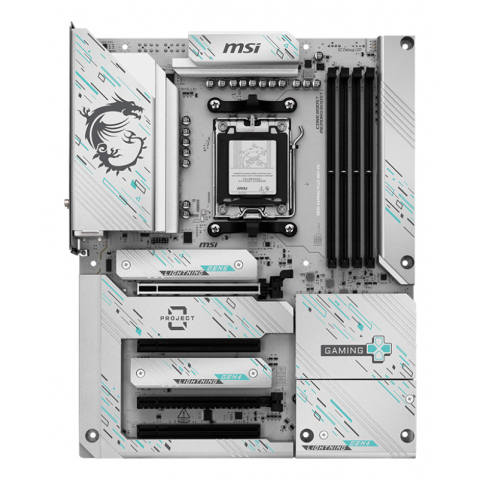

La MSI B850 GAMING PLUS WIFI PZ es una placa base ATX con socket AM5 y chipset AMD B850, diseñada para montar equipos gaming de alto rendimiento con procesadores AMD Ryzen™ de las series 9000, 8000 y 7000. Su diseño Project Zero traslada los principales conectores a la parte posterior para conseguir un interior más limpio, mejorar la gestión del cableado y facilitar el montaje en cajas compatibles. Gracias a su alimentación reforzada, memoria DDR5, conectividad PCIe 5.0, almacenamiento M.2 de alta velocidad, LAN 5G y Wi-Fi 7 , ofrece una base preparada para configuraciones gaming avanzadas, equipos profesionales y sistemas multimedia que necesiten rendimiento, estabilidad y amplias opciones de ampliación.

Compatibilidad con procesadores AMD Ryzen™ y socket AM5

La placa base incorpora el socket AMD AM5 y ofrece compatibilidad con procesadores AMD Ryzen™ de escritorio de las series 9000, 8000 y 7000. Esta plataforma permite configurar equipos actuales con opciones de actualización, adaptando el rendimiento a las necesidades de gaming, productividad o creación de contenido.

• Chipset AMD B850
• Socket AMD AM5
• Compatible con AMD Ryzen™ 9000, 8000 y 7000 Series
• Formato ATX
• Sistema operativo compatible: Windows® 11 de 64 bits

Diseño Project Zero con conexiones traseras

El diseño Project Zero reubica los conectores de alimentación, ventiladores, USB y otros cabezales internos en la parte posterior de la placa base. Esta distribución reduce la presencia de cables en la zona frontal y permite que componentes como la tarjeta gráfica, la memoria o la refrigeración líquida destaquen visualmente.

• Conectores principales situados en la parte posterior
• Interior frontal más limpio y ordenado
• Gestión del cableado más sencilla
• Acceso cómodo a los conectores durante el montaje
• Requiere una caja compatible con placas base de conexiones traseras

Sistema de alimentación reforzado para cargas exigentes

Su sistema de alimentación Duet Rail 12+2+1 con P-PAK está preparado para suministrar energía estable al procesador incluso durante sesiones gaming intensivas o cargas de trabajo prolongadas. Las tecnologías Core Boost y EZ OC Tuning ayudan a optimizar la entrega de energía y el ajuste del sistema.

• Controlador PWM digital
• 12 fases Duet Rail para la CPU con P-PAK
• 2 fases de alimentación SOC
• 1 fase de alimentación MISC
• Dos conectores de alimentación de CPU de 8 pines
• Conector adicional PCIE_PWR de 8 pines
• PCB de 6 capas
• Cobre engrosado de 2 oz
• Material de grado servidor
• Tecnologías Core Boost y Memory Boost

Memoria DDR5 de hasta 8200+ MT/s

La MSI B850 GAMING PLUS WIFI PZ dispone de cuatro ranuras DDR5 en doble canal , con una capacidad máxima de 256 GB. Admite velocidades de hasta 8200+ MT/s mediante overclocking, perfiles AMD EXPO™ y diferentes modos de optimización para mejorar el ancho de banda y reducir la latencia.

• 4 ranuras DDR5 UDIMM
• Capacidad máxima de 256 GB
• Arquitectura de memoria Dual Channel
• Velocidades DDR5 de 8200 a 5600 MT/s mediante OC
• Velocidades JEDEC de 5600 a 4800 MT/s
• Compatible con AMD EXPO™
• Compatible con overclocking de memoria
• Compatible con memorias Non-ECC y Un-buffered
• Compatible con AMD POR Speed y JEDEC Speed
• Compatible con CUDIMM en modo Clock Driver Bypass

Con procesadores AMD Ryzen™ 9000 Series , las velocidades máximas de overclocking dependen de la configuración de módulos instalada.

• 1DPC 1R: hasta 8200+ MT/s
• 1DPC 2R: hasta 6400+ MT/s
• 2DPC 1R: hasta 6400+ MT/s
• 2DPC 2R: hasta 6000+ MT/s

La compatibilidad, la frecuencia de arranque y la velocidad alcanzable pueden variar según el procesador, la configuración de memoria y la versión de BIOS utilizada.

Memory Boost, perfiles EXPO™ y modo de alta eficiencia

La tecnología Memory Boost utiliza un circuito DDR aislado para mantener una señal de datos estable y reducir posibles interferencias. Además, los perfiles AMD EXPO™ permiten aplicar configuraciones optimizadas de velocidad, voltaje y estabilidad desde la BIOS.

• Circuito DDR aislado
• Perfiles AMD EXPO™ optimizados por MSI OC LAB
• Ajustes automáticos de energía
• Modo de alta eficiencia desde BIOS
• Cuatro modos de optimización de memoria
• Mejora del ancho de banda y reducción de latencia

Ranura PCIe 5.0 reforzada para tarjetas gráficas

La ranura principal incorpora PCIe Steel Armor , un refuerzo metálico con puntos de soldadura adicionales que ayuda a soportar tarjetas gráficas pesadas y protege el punto de contacto frente a interferencias electromagnéticas. El sistema EZ PCIe Clip II facilita la extracción de la tarjeta incluso cuando hay poco espacio disponible.

• 1 ranura PCIe 5.0 x16 desde la CPU
• 1 ranura PCIe 4.0 x4 desde el chipset
• 2 ranuras PCIe 3.0 x1 desde el chipset
• Ranura principal con Steel Armor
• Sistema de liberación EZ PCIe Clip II

La velocidad de la ranura principal varía según el procesador instalado .

• PCIe 5.0 x16 con Ryzen™ 9000 y 7000 Series
• PCIe 4.0 x8 con Ryzen™ 8700, 8600 y 8400 Series
• PCIe 4.0 x4 con Ryzen™ 8500 y 8300 Series
• Las ranuras PCI_E2, PCI_E3 y PCI_E4 comparten ancho de banda
• PCI_E3 funciona a velocidad x2 al instalar dispositivos en PCI_E2 o PCI_E4

Almacenamiento M.2 Gen5 y conectividad SATA

La placa base ofrece tres ranuras M.2 , incluida una conexión PCIe 5.0 x4 capaz de alcanzar un ancho de banda de hasta 128 Gbps. También incorpora cuatro puertos SATA 6 Gbps para unidades de almacenamiento adicionales.

• 1 ranura M.2 PCIe 5.0 x4 de hasta 128 Gbps
• 1 ranura M.2 PCIe 4.0 x4 de hasta 64 Gbps
• 1 ranura M.2 PCIe 4.0 x2 de hasta 32 Gbps
• Compatible con unidades M.2 2280 y 2260
• 4 puertos SATA 6 Gbps
• M.2 Shield Frozr para mejorar la refrigeración del SSD
• EZ M.2 Clip II para instalar o retirar unidades sin tornillos

La velocidad de las ranuras M.2 puede variar según el modelo de procesador instalado .

• M.2_1: PCIe 5.0 x4 con Ryzen™ 9000 y 7000 Series
• M.2_1: PCIe 4.0 x4 con Ryzen™ 8000 Series
• M.2_2: PCIe 4.0 x4 con Ryzen™ 9000 y 7000 Series
• M.2_2: PCIe 4.0 x2 con Ryzen™ 8500 y 8300 Series

Compatibilidad con configuraciones RAID

Las opciones de almacenamiento pueden configurarse mediante RAID para priorizar velocidad, redundancia o una combinación de ambas, dependiendo del tipo de unidad utilizada.

• RAID 0, RAID 1 y RAID 10 para unidades SATA
• RAID 0, RAID 1 y RAID 5 para unidades M.2 NVMe
• RAID 5 para M.2 NVMe disponible con procesadores Ryzen™ 9000 Series

Refrigeración Frozr Guard, Frozr Sync y Frozr Control

El sistema Frozr Design combina disipadores ampliados, almohadillas térmicas y herramientas de control para mantener temperaturas estables en los principales componentes. Las almohadillas térmicas para MOSFET ofrecen una conductividad de 7 W/mK, mientras que los chokes cuentan con almohadillas adicionales.

• Disipador VRM ampliado
• Almohadillas térmicas para MOSFET de 7 W/mK
• Almohadillas térmicas adicionales para chokes
• Disipadores M.2 Shield Frozr
• 1 conector para ventilador de CPU de hasta 2 A
• 1 conector para bomba de refrigeración
• 4 conectores para ventiladores del sistema
• Control mediante MSI Center y Cooling Wizard
• Compatibilidad con Frozr AI Cooling

Red LAN 5G, Wi-Fi 7 y Bluetooth® 5.4

La conectividad de red combina LAN 5G y Wi-Fi 7 para ofrecer conexiones rápidas y estables en juegos online, transferencia de archivos, streaming y tareas profesionales. La antena EZ Antenna utiliza un sistema magnético que facilita su colocación y ajuste.

• Controlador Realtek® 8126VB 5G LAN
• Módulo Wi-Fi 7 preinstalado en ranura M.2 Key-E
• Compatibilidad con bandas de 2,4 GHz, 5 GHz y 6 GHz
• Canales de hasta 320 MHz
• Velocidad inalámbrica de hasta 5,8 Gbps
• Compatible con 802.11 a, b, g, n, ac, ax y be
• Compatible con MU-MIMO TX/RX
• Compatible con MLO y 4KQAM
• Bluetooth® 5.4
• Antena magnética EZ Antenna

La disponibilidad de la banda de 6 GHz depende de la normativa de cada país. Wi-Fi 7 y Bluetooth® 5.4 requieren Windows® 11 versión 24H2 para disponer de todas sus funciones compatibles.

Conectividad USB de alta velocidad

La placa dispone de una amplia selección de conexiones USB Type-A y USB Type-C tanto en el panel trasero como mediante conectores internos para el frontal de la caja.

• 4 puertos USB 2.0 traseros
• 4 puertos USB 2.0 frontales mediante conectores internos
• 1 puerto USB 5 Gbps Type-A trasero
• 4 puertos USB 5 Gbps Type-A frontales
• 1 puerto USB 5 Gbps Type-C frontal
• 1 puerto USB 10 Gbps Type-A trasero
• 2 puertos USB 10 Gbps Type-C traseros

Audio Boost con sonido de 7.1 canales

El sistema Audio Boost utiliza el códec Realtek® ALC897 para proporcionar sonido de alta definición y compatibilidad con configuraciones de hasta 7.1 canales. También incorpora salida digital S/PDIF para conectar sistemas de sonido compatibles.

• Códec Realtek® ALC897
• Audio de alta definición
• Compatibilidad con sonido de 7.1 canales
• Conectores de audio analógicos
• Salida digital S/PDIF

Salida de vídeo DisplayPort

La salida DisplayPort 1.2 permite utilizar los gráficos integrados del procesador cuando el modelo de CPU instalado incluye esta función.

• 1 salida DisplayPort 1.2
• Resolución máxima de hasta 4K a 60 Hz
• Disponible únicamente con procesadores que incorporen gráficos integrados
• Las prestaciones gráficas dependen de la CPU instalada

Funciones EZ DIY para facilitar el montaje

Las funciones EZ DIY están pensadas para simplificar la instalación, el mantenimiento y la sustitución de componentes, reduciendo el uso de herramientas y facilitando el acceso a las zonas más importantes de la placa.

• EZ M.2 Clip II para instalar SSD sin tornillos
• EZ PCIe Clip II para liberar la tarjeta gráfica con un solo dedo
• EZ Antenna con sistema magnético
• Botón Clear CMOS en el panel trasero
• Botón Flash BIOS en el panel trasero
• 4 indicadores EZ Debug LED

Conectores internos y opciones de ampliación

La MSI B850 GAMING PLUS WIFI PZ integra una completa selección de conectores internos para ventiladores, refrigeración, iluminación, audio, USB y accesorios adicionales.

• 1 conector principal ATX_PWR
• 2 conectores CPU_PWR
• 1 conector PCIE_PWR de 8 pines
• 1 conector para ventilador de CPU
• 1 conector PUMP_SYS
• 4 conectores para ventiladores del sistema
• 1 conector combinado ARGB y ventilador JAF_1
• 2 conectores de panel frontal JFP
• 1 conector de detección de apertura del chasis JCI
• 1 conector de audio frontal JAUD
• 1 conector de puerto COM JCOM
• 1 conector JDASH para controlador de ajustes
• 3 conectores Addressable V2 RGB LED JARGB_V2
• 1 conector RGB LED JRGB
• 1 conector TPM compatible con TPM 2.0
• Conectores internos para 4 puertos USB 2.0
• Conectores internos para 4 puertos USB 5 Gbps Type-A
• Conector interno para 1 puerto USB 5 Gbps Type-C

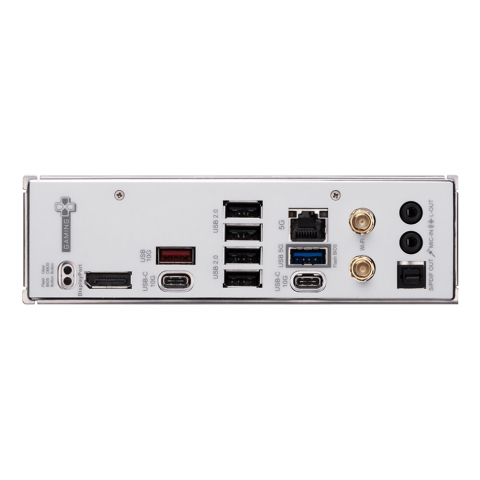

Conexiones del panel trasero

El panel posterior reúne las principales conexiones de red, audio, vídeo, periféricos y mantenimiento , permitiendo acceder rápidamente a las funciones más utilizadas.

• Botón Clear CMOS
• Botón Flash BIOS
• 1 puerto USB 10 Gbps Type-A
• 2 puertos USB 10 Gbps Type-C
• 1 puerto USB 5 Gbps Type-A
• 4 puertos USB 2.0
• 1 conector LAN 5G
• Conectores para antena Wi-Fi y Bluetooth®
• 1 salida DisplayPort
• Conectores de audio
• 1 salida S/PDIF
